我是控制阀中的“切断阀”

气动闸阀的“自述”

图 1  气动闸阀剖面示意图（原创工程科普插图；结构以具体产品图纸为准）

一篇用第一人称讲清楚：我是谁、怎么动、怎么选、怎么照顾，以及为什么我不喜欢“半开半闭地凑合”。

先给结论：我到底是谁？

我是一类负责“让介质通过，或让介质停下”的阀门。工程师常把我叫作切断阀、隔离阀或开关阀；这些名字强调的是我的任务，而不是我的外形。

如果你说“气动闸阀”，那是在同时描述两件事：我采用闸阀的启闭件（闸板）和直线行程结构，并由压缩空气驱动。严格说，切断阀是功能分类，闸阀是结构分类，气动是驱动方式；三者可以组合，却不是三个完全相同的同义词。

我的身份卡

我的工作逻辑很朴素：收到气信号，执行机构产生推力，阀杆带着闸板移动；闸板离开流道，我就放行；闸板落到阀座，我就隔离。朴素不等于简单，因为“关得住、开得动、失效时去哪儿”都必须在系统设计阶段说清楚。

我的身体：拆开看，零件各司其职

下面这张剖面图把我从“黑箱”变成了“透明人”。不同制造商会采用楔式、平板式、弹性闸板或不同密封材料，但基本角色相近。

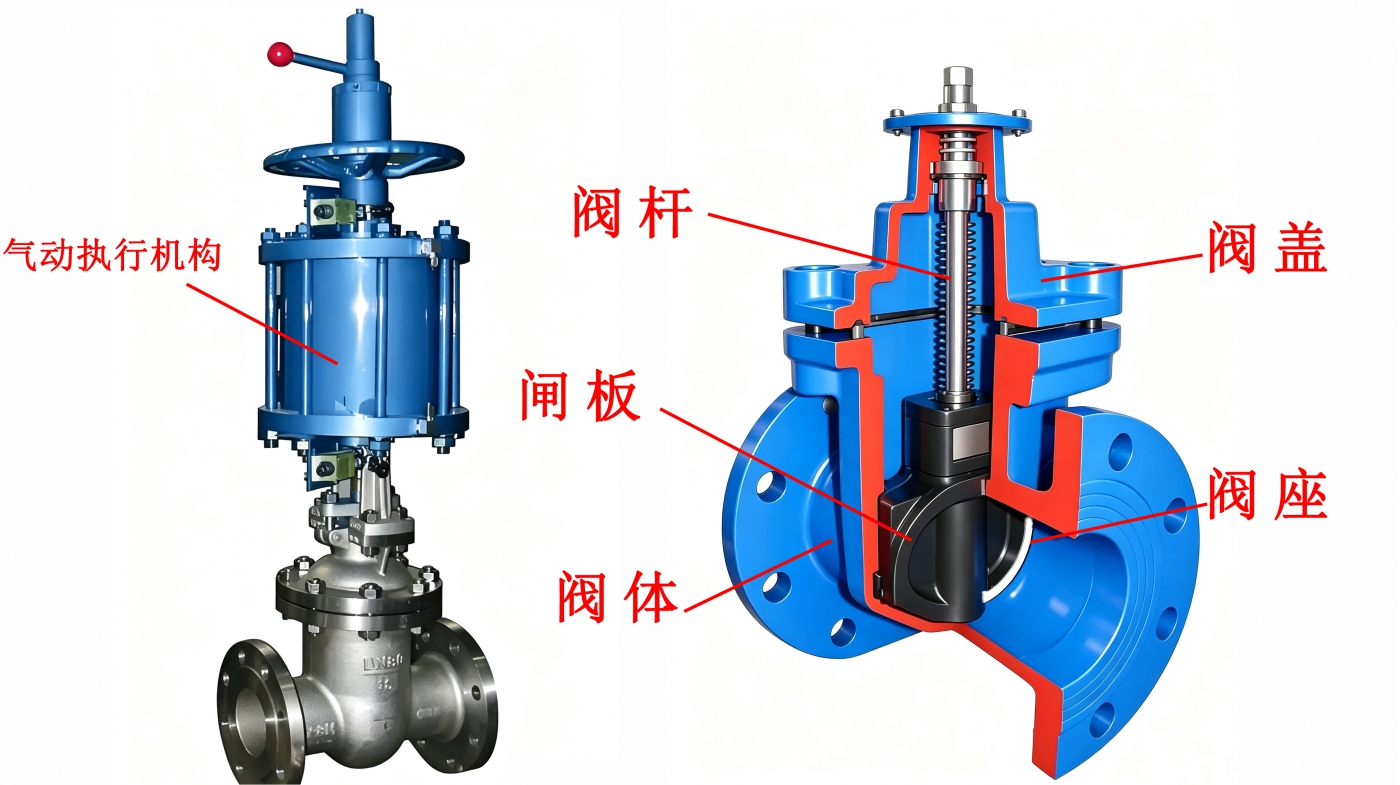

图 2  主要部件与流向示意

· 阀体：承受管道压力并连接上下游管线，材料、壁厚和压力等级决定我的“体格上限”。

· 阀座：与闸板形成密封界面；金属座适合更高温、更严苛工况，软座则可能提供更好的低压差密封，但要受温度和介质相容性约束。

· 闸板：我的“门”。它沿直线移动，不像蝶阀那样旋转，也不像球阀那样转球。

· 阀杆：把执行机构的直线力传给闸板；明杆结构可从外部看到行程，暗杆结构则把运动藏在阀体或阀盖内部。

· 阀盖与填料函：封住阀体上部并让阀杆穿出；填料压紧程度影响外漏与操作摩擦，过松会漏，过紧会卡。

· 气动执行机构：把压缩空气的能量变成推力。常见有膜片式、活塞式；单作用带弹簧，双作用靠两侧气压完成往复。

我怎么开、怎么关？

以最常见的直线执行机构为例：控制系统通过电磁阀或定位附件向执行机构供气，气压作用在膜片或活塞上，产生推力；推力经过连接件传到阀杆，阀杆再带动闸板上下移动。实际的“进气口”和动作方向，必须以执行机构铭牌、数据表和制造商说明书为准。

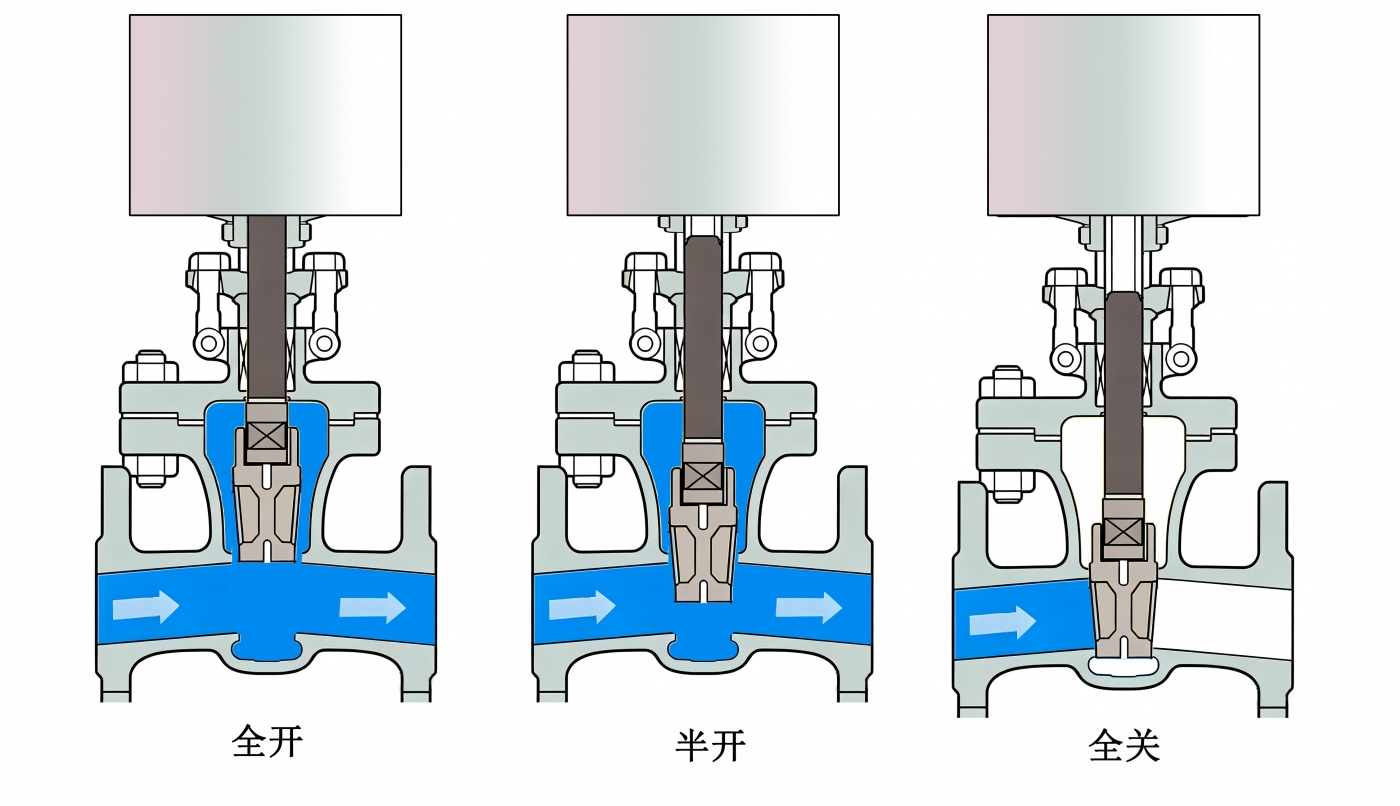

图 3  全开、部分开启与全关：位置不同，任务不同

全开时，闸板基本退出流道，直通式设计的压降通常较小；全关时，闸板与阀座形成隔离。部分开启时，流体会在较小的通道处加速，可能带来冲蚀、振动、噪声和密封面损伤。因此，除非产品明确设计为节流用途，我更适合“开到位或关到位”，不适合长期半开当调节阀。

失效位：断气时，我该站哪边？

“失效位”是控制系统安全设计的结果，不是阀门自己拍脑袋决定的。常见选择如下：

注意：双作用执行机构“保位”不是绝对锁死。失去气源后，管道压差、阀杆摩擦、气路泄漏和机械锁止状态都可能影响最终位置；安全功能应通过完整的因果矩阵、联锁测试和现场验证确认。

怎么选我：先问工况，再谈品牌和型号

选型不是“看口径、报价格”这么简单。建议把下面的信息一次收齐，避免阀门到了现场才发现“能装但不能用”。

· 介质：气体、液体、蒸汽？是否含固体颗粒、结晶、腐蚀性组分、氧气或硫化氢？

· 设计条件：正常/设计压力、温度、压差、流量，以及启动、停车和超压边界。

· 功能：普通隔离、紧急切断、吹扫切换，还是需要频繁动作？频次决定磨损与执行机构寿命要求。

· 密封：需要金属密封还是软密封？规定的泄漏等级、测试介质和允许泄漏量是什么？

· 连接与材料：法兰标准、端距、阀体/闸板/阀座/填料材料、低温冲击韧性和防火要求。

· 执行机构：供气压力范围、推力/扭矩余量（闸阀为直线推力）、动作时间、手轮或手动旁路、限位反馈。

· 环境：室内外、海洋盐雾、粉尘、危险区域防爆、噪声和保温空间。

安装与操作：让我少受点委屈

我的寿命很大一部分由安装和操作决定。以下是通用原则，具体数值（螺栓扭矩、气源压力、行程时间、填料压紧量等）必须以项目规范和制造商手册为准。

· 安装前确认管线已隔离、泄压、排空、冷却，核对阀体标识、流向要求、压力等级和材料。

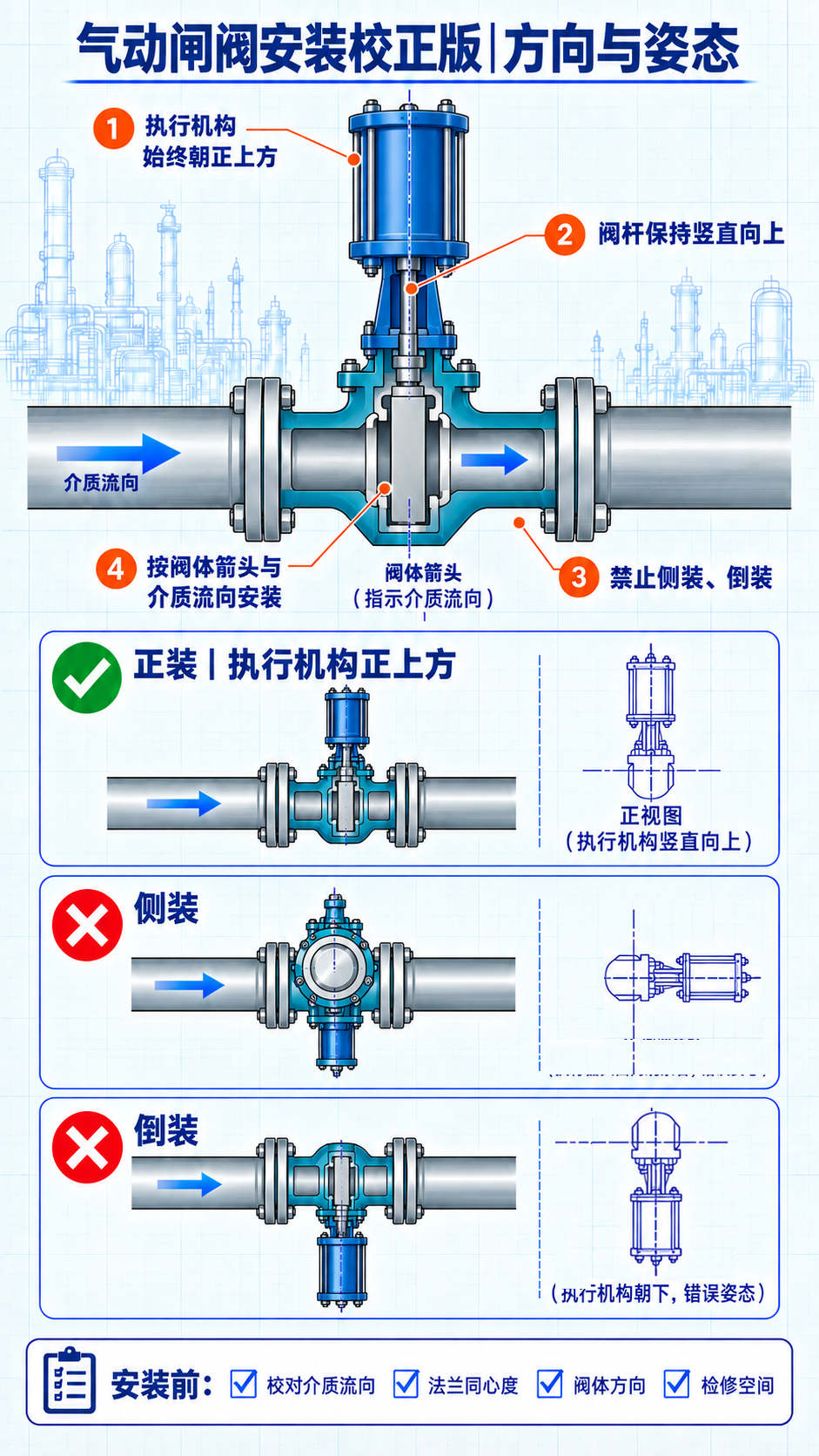

· 安装姿态：对本文所述气动闸阀，阀杆与气动执行机构必须竖直向上；不允许侧装或倒装，并应预留执行机构和检修空间。

· 流向说明：普通闸阀通常不以介质流向限制启闭方向；若阀体、阀座或制造商资料标注了流向，则必须按标识安装。

· 清除管内焊渣、锈屑和异物；大颗粒进入密封面，可能让“全关”变成“差不多关”。

· 给执行机构和阀门提供独立、可靠的支撑，避免管道应力直接压在阀体或阀杆上。

· 气源应洁净、干燥、稳定；过滤减压阀、仪表风管和电磁阀的容量要匹配动作时间。

· 首次投运先做低风险的开关循环：确认行程、限位、反馈、手动机构和失效位，观察是否卡涩或异常冲击。

· 不要用加长扳手硬拧，也不要用执行机构“顶着异物关阀”。异常扭矩往往是在提醒你停下来查原因。

· 长期停用时按说明书保养，防止填料干涸、阀杆腐蚀、气路进水和密封面锈蚀。

维护与故障排查：症状会说话

维护的底线是：先执行上锁挂牌（LOTO）和危险能量隔离，再拆检。阀门内部可能残留压力、温度或有害介质，任何“看起来只是拧两颗螺栓”的操作都不应跳过安全步骤。

我与几位“亲戚”的区别

常见误区，我来当场澄清

“切断阀就是闸阀。” 不对。切断阀说的是功能，球阀、蝶阀、旋塞阀、闸阀都可能承担切断功能。

“气动”就一定是故障关。 不对。故障关、故障开、保位取决于单/双作用、弹簧方向、气路和安全分析。

“阀门关上了，就等于零泄漏。” 不一定。允许泄漏量由阀型、密封结构、压力等级和测试标准决定，应看验收记录而非凭手感。

“闸阀半开也能长期调流量。” 通常不建议。局部高速流会加剧冲蚀、振动和噪声；需要连续调节时，应选专用调节阀并进行流量特性计算。

“执行机构越大越安全。” 过大可能导致阀座过载、动作冲击、能耗增加；应按压差、摩擦、温度和安全系数计算并验证。

给现场同事的一张检查清单

· □ 安装姿态：阀杆与气动执行机构竖直向上，禁止侧装或倒装；执行机构和检修空间满足要求。

· □ 铭牌：阀型、口径、压力等级、材料、流向和执行机构型号与图纸一致。

· □ 气源：压力、洁净度、过滤减压阀、管路泄漏和电磁阀容量满足要求。

· □ 动作：全行程无卡涩，开/关到位时间合格，限位和位置反馈正确。

· □ 安全：失效位与因果矩阵一致；联锁、ESD、手动复位和现场按钮已测试。

· □ 密封：壳体、阀座和填料泄漏测试按项目标准执行并留存记录。

· □ 运行：全开压降、振动、噪声和温升在允许范围；禁止未经评估的长期半开。
