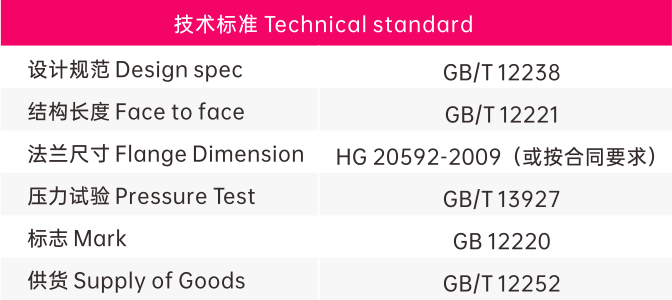

技术标准

特点

结构紧凑，安装便捷：对夹式设计无需额外法兰延伸，体积小、重量仅为同口径法兰阀的1/3-1/2，既节省安装空间，又降低运输成本；采用螺栓贯穿式固定，安装与拆卸过程快速高效，大幅提升施工效率。

气动驱动，响应迅速：搭配单作用（弹簧复位）或双作用气动执行器，开关响应时间短（10秒），可灵活实现连续调节或快速切断功能；支持4-20mA信号反馈与控制，能精准适配各类自动化控制系统，有效降低人工操作成本，提升管路控制的自动化水平。

密封可靠，泄漏率低：采用弹性密封（EPDM/NBR/VITON）或金属硬密封结构，密封面贴合紧密，泄漏率严格符合ANSI B16.104标准，其中软密封达Class VI级、硬密封达Class IV级；耐温范围-20℃~400℃，耐压等级涵盖PN10/16/25，可灵活适配不同工况需求。

流通能力强，能耗低：蝶板采用流线型设计，流阻系数小、CV值高，确保介质流通顺畅，压力损失小，显著降低运行能耗；全开状态下流道近乎直通，几乎无流通阻碍，特别适合大流量管路系统使用。

耐磨耐腐蚀，使用寿命长：阀体材质可根据需求选用铸铁、铸钢、不锈钢（304/316/316L），蝶板采用不锈钢材质或衬氟处理，具备优良的耐磨损、抗腐蚀性能，可适配酸碱、含颗粒等复杂介质，启闭循环使用寿命可达10万次以上，稳定性强。

维护便捷，性价比高：阀门内部结构简洁，易损件数量少，主要为密封件、执行器密封圈，更换操作简单便捷；整体制造成本较低，相较于球阀、闸阀，具备更高的性价比优势，非常适用于批量配套场景。

阀体组件

阀体：对夹式直通结构，适配管路法兰夹持，可选铸铁/铸钢/不锈钢材质，耐腐耐压；

蝶板：流线型圆盘（双/三偏心设计），与阀杆连接，旋转控制介质通断；

阀杆：连接执行器与蝶板，防腐处理防卡滞，配密封填料防外漏；

密封件：阀座（软密封EPDM/VITON 或硬密封金属环）＋填料密封，泄漏率达ANSI B16.104 Class VI/IV 级。

气动执行机构

主体：双作用/单作用气缸（单作用带复位弹簧），压缩空气驱动活塞转；

传动：输出轴连阀杆，带动蝶板0-90°旋转；

附件：标配电磁阀，可选电气定位器（控调节）、限位开关（反馈状态）。
