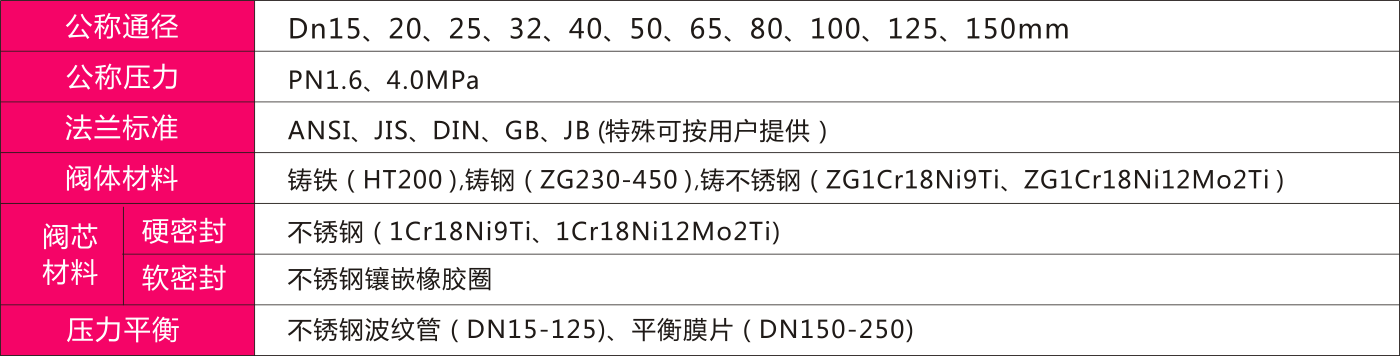

阀体

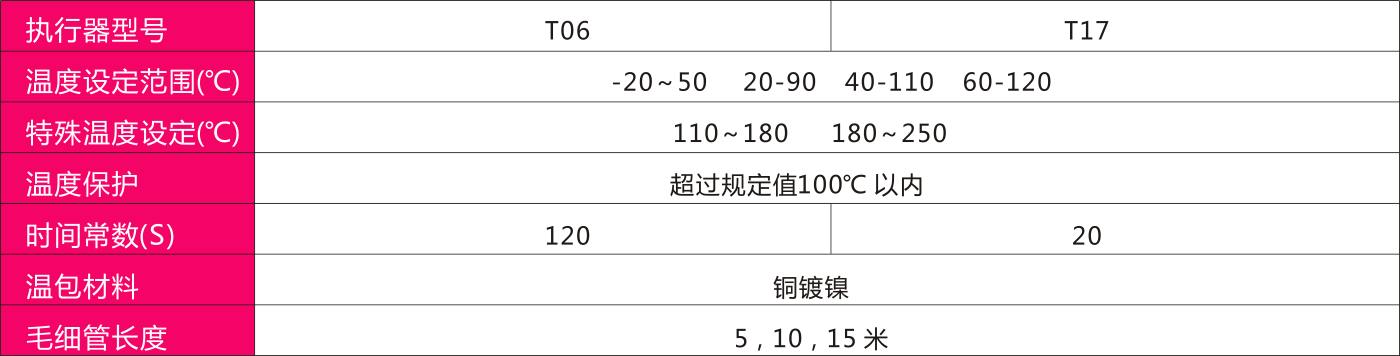

执行器

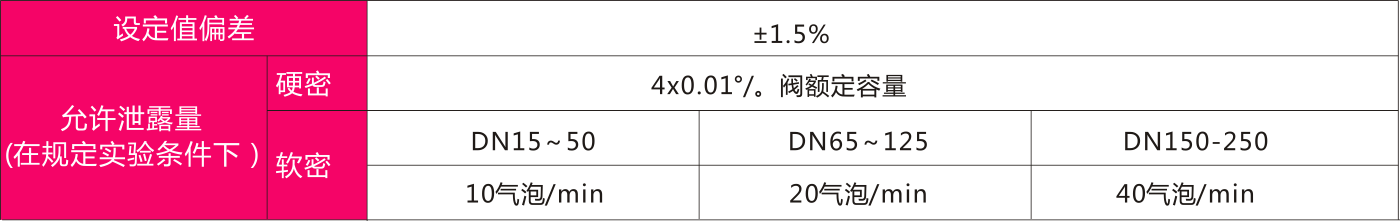

性能

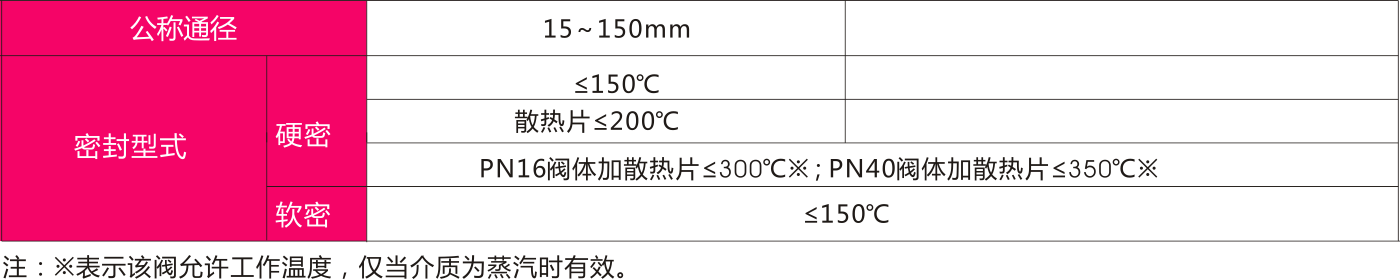

允许工作温度

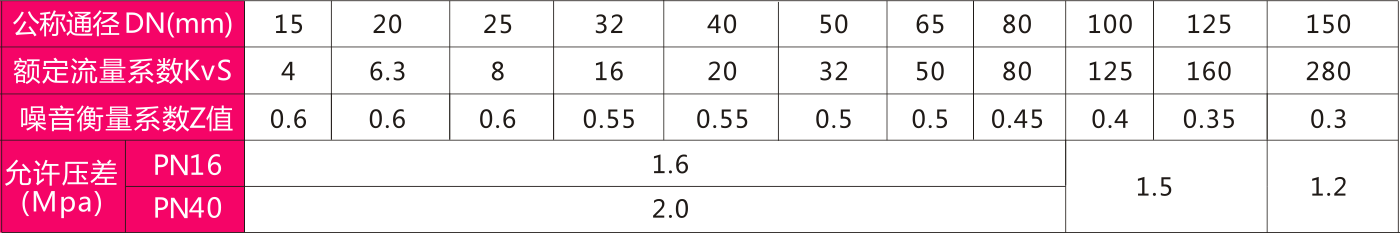

额定流量系数、噪音衡量系数、允许压差

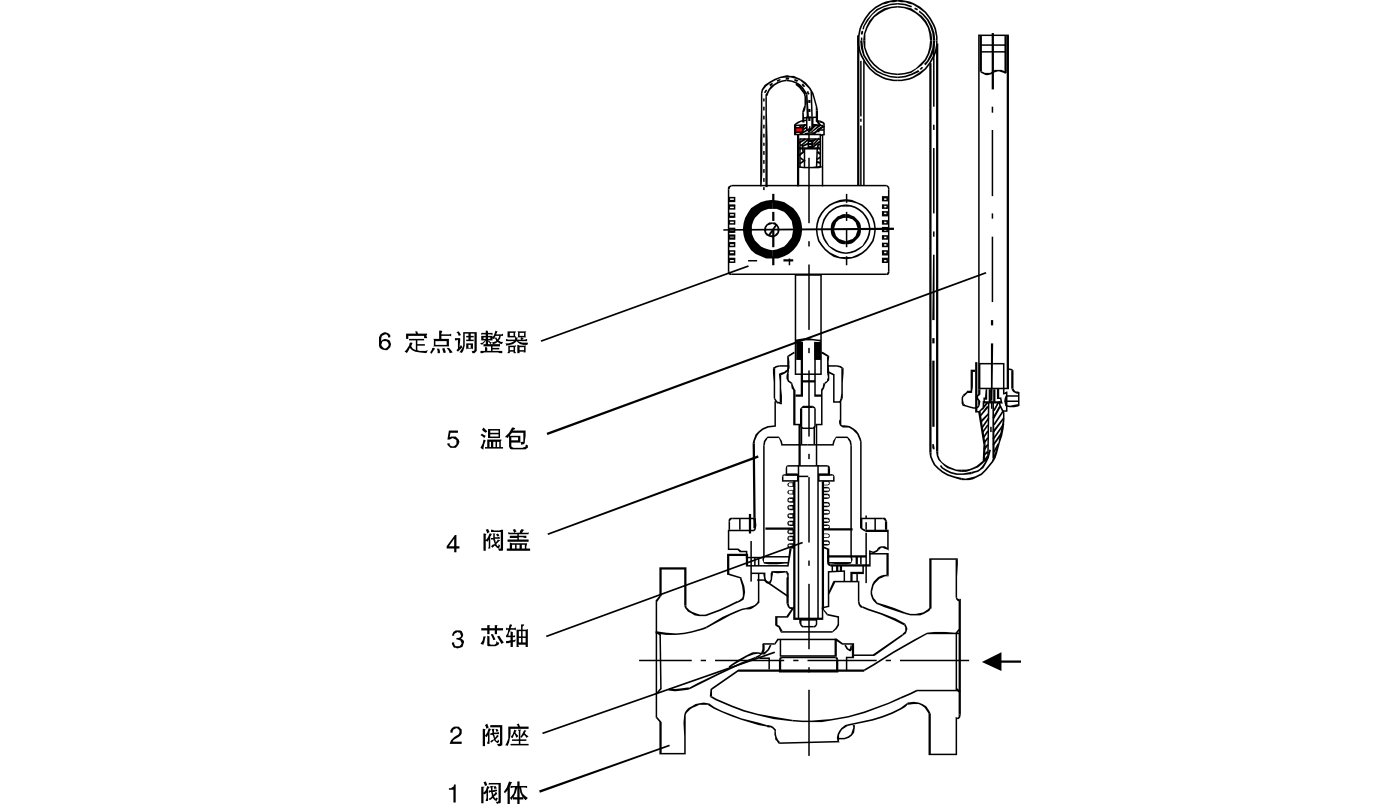

结构简图

工作原理

当被控对象温度低于设定值时，温包内感温介质体积收缩，作用在执行器推杆上的推力随之减小。此时，阀芯部件在弹簧力的作用下向开启方向移动，增大蒸汽、热油等加热介质的流通量，从而使被控对象温度逐渐回升。

当温度接近设定值时，阀门开度逐步减小；达到设定值后，阀门趋于关闭状态，加热介质流量随之降低。随后，被控对象温度可能出现缓慢回落，阀门再次开启以补充热量，如此循环，使被控对象温度保持在设定值附近，实现相对稳定的恒温控制。

阀门的开度变化与被控对象实际温度和设定温度之间的差值相关联，差值越大，调节幅度越明显。

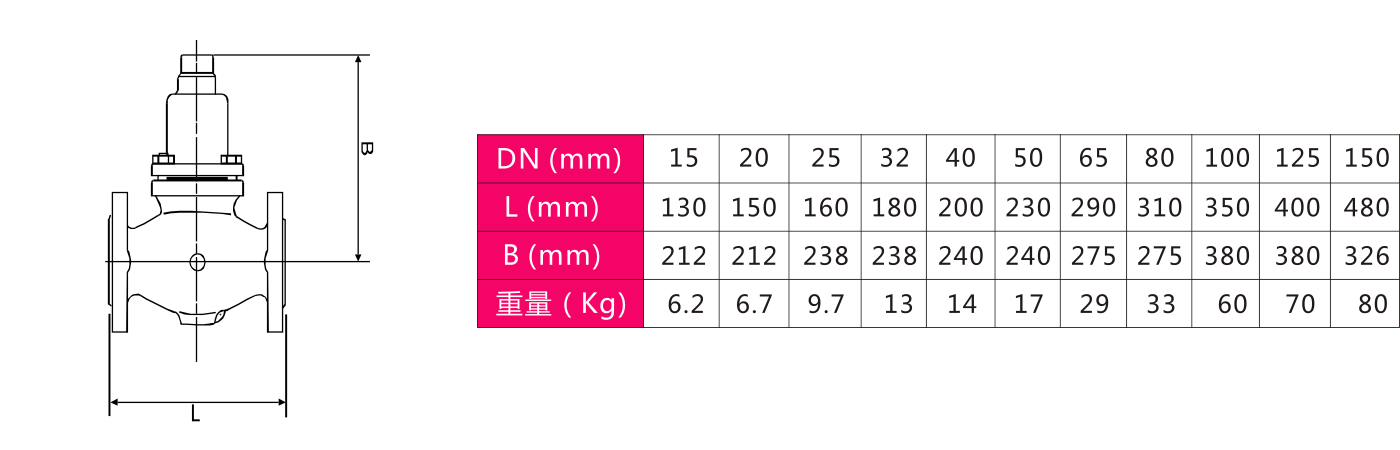

控制阀尺寸及重量

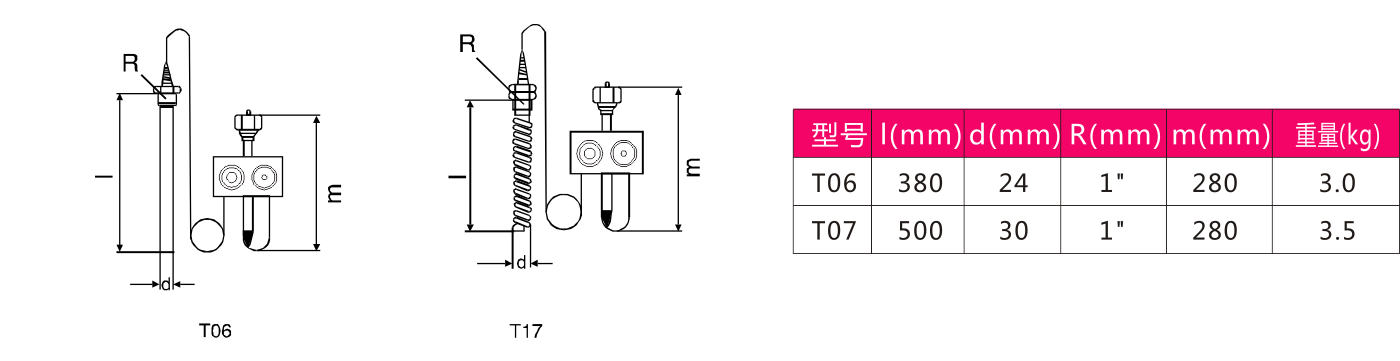

执行器尺寸及重量

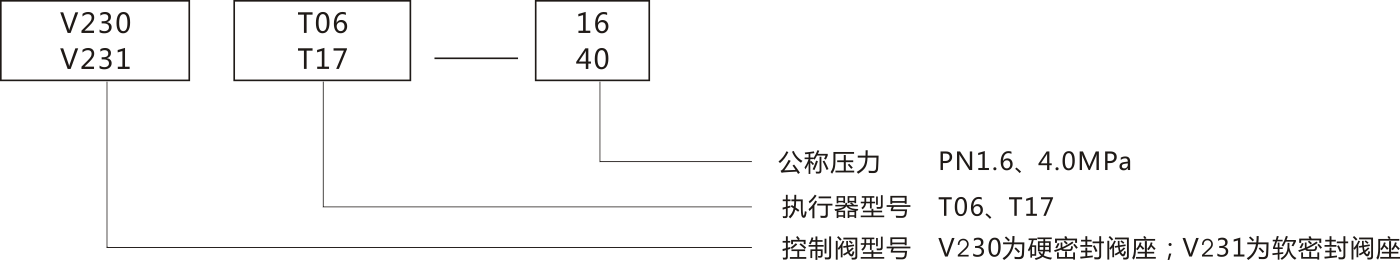

型号说明
