阀体

执行器

性能

允许工作温度

额定流量系数、噪音衡量系数、允许压差

结构简图

工作原理

工艺介质的阀前压力P1经过阀芯、阀座的节流后变为阀后压力P2，同时P1通过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。当阀前压力P1增加时，P1作用在顶盘上的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯向离开阀座方向移动，直到顶盘的作用力与弹簧反作用力相平衡为止。这时，阀芯与阀座之间流通面积变大，流阻变小，从而使P1降为设定值。同理，当阀前压力P1降低时，作用方向与上述相反，这就是阀前压力调节时的工作原理。

一、控制阀尺寸及重量

外形尺寸

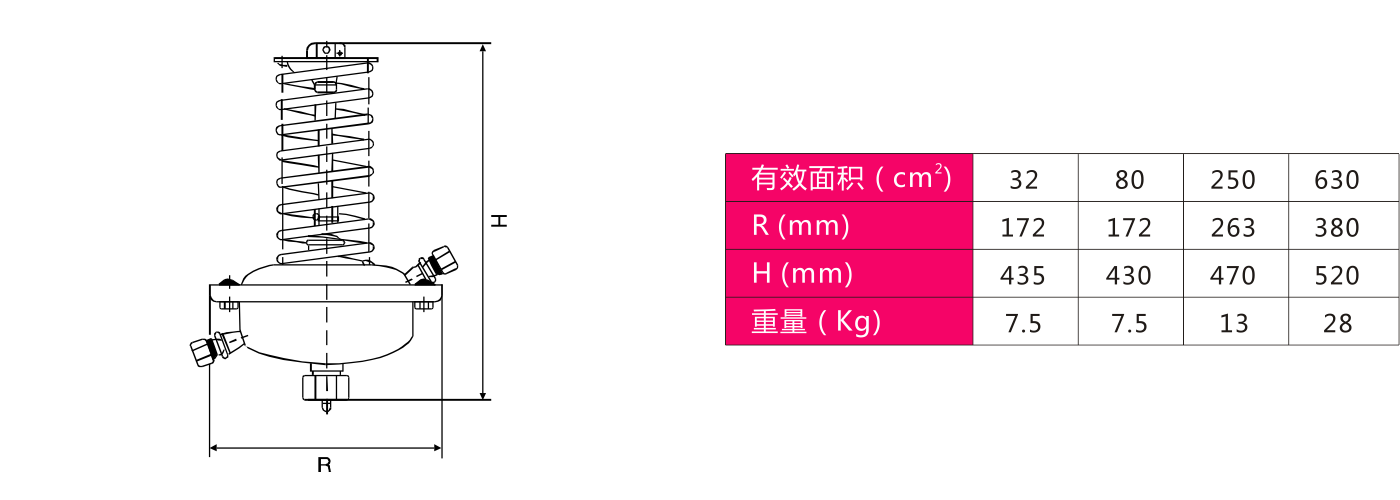

二、执行器尺寸及重量
